膠球清洗裝置系統堵球情況原因處理與處理
膠球清洗裝置系統堵球情況原因處理與處理，我公司#1、2機凝汽器采用膠球系統進行清洗，至今已運行十三年，近年來清洗效果下降，針對客觀實際情況，查找影響原因，利用檢修機會進行優化改善，提高了清洗效果，使#1、2機凝汽器運行清洗狀態可控，從而提高了機組運行的經濟性。
我公司現裝機為2臺C60-8.83/0.981型抽凝式汽輪發電機組，#1、2機凝汽器冷卻面積3000m2，不銹鋼冷卻管規格φ25mm×0.7mm，凝汽器循環水入口壓力0.15MPa、出口壓力0.10MPa，凝汽器4支進出水管規格φ920×8。投產后#1、2機凝汽器安裝膠球清洗裝置系統，收球網型號SF-900、裝球室型號ZQ17（B）、膠球泵型號125JQ-15。
隨著膠球清洗裝置系統運行年限的增加，清洗可靠性下降；尤其我廠近年來對機組運行經濟性有了不斷提高的要求，因此對凝汽器換熱管的在線清洗效果也有了提升要求。
2原因及優化實施
2.1膠球清洗裝置系統堵球情況的處理
2.1.1收球網節流筋條堵球
膠球清洗裝置各收球網下部均存在一條出廠時安裝焊接的不銹鋼筋條，其設計的目的是讓膠球通過該節流位置能夠均勻的流到收球口，不堵塞收球管。但根據實際運行和該處檢修時看到，該設計經常使膠球堵塞在此節流位置處。
因此將該收球網筋條進行了割除，同時為避免膠球集聚在后面流道產生堵塞，在收球管入口也即小截面處，設計加裝堵球處理用的攪動器和日常觀察用的視察窗，通過加裝的視察窗日常觀察該小截面流道是否出現堵球，可采用加裝的收球口攪動器進行攪動疏通。
2.1.2膠球堵收球網
膠球?qū)?/FONT>收球網堵塞后，收球率極低，此種情況很難判斷是堵球還是丟球，為此在收球網的低端加裝收球網視察窗進行觀察。如果觀察是堵球，則進行膠球網的翻轉反沖洗或外力敲打疏通；如果是丟球，則通過收球網旋軸將收球網上下結合面與桶壁進行貼合。
同時對該種堵球情況進行分析，判斷為收球轉大循泵時流量突然增大而導致?lián)頂D產生。為避免該情況，在轉大循泵收球時，大泵出口門緩慢打開，或借用#1循泵的變頻特性來緩慢增加#1循泵的流量進行平緩收球，避免擁擠性堵塞。
2.1.3膠球粘連

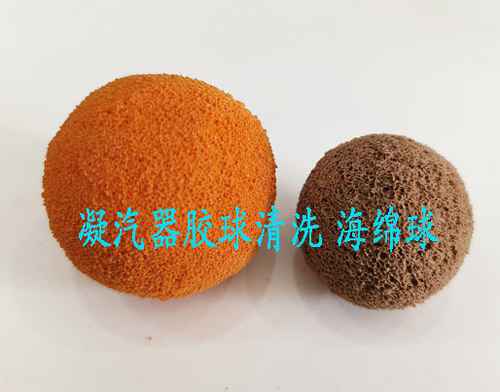

通過檢查發現膠球互相粘連且附著在收球網上，該種膠球的背面均已被收球網的格網壓出很深的溝痕。產生該種情況的原因是膠球老化變軟，及時進行更換老化變軟的膠球，避免粘連的情況出現（該種老化變軟的膠球非常軟、表面粗糙、摩擦系數大）。也可以通過檢查收球后的膠球，如果膠球出現被收球網的格網壓出很深的溝痕或膠球出現嚴重的變形而不再是球體，則不再使用。
2.1.4改造手孔門位置
設備出廠的手孔門在收球網的平面線上，且每個收球筒僅有一個手孔門，利用其很難對收球網進行清掃。對此情況，另加裝手孔門在每個收球網平面的垂線下部，正對收球網平面。
2.2膠球清洗裝置系統丟球情況的處理
2.2.1收球網補洞
在檢修時進入收球桶上部，檢查收球網的嚴密情況，發現收球網上有幾處膠球可能逃走的孔隙，焊接不銹鋼材料進行補洞。
2.2.2檢查收球網是否關到位
利用加裝在收球網下部的堵球視察窗，來觀察收球網下部的閉合情況。加裝收球網旋軸搖桿的定位桿，通過測量定位桿與搖桿之間的預留間隙來確定收球網是否關到位（定位桿與搖桿之間保留1~2mm的測量間隙，給鉸鏈系統的松曠做預留），若未關到位則可配合敲打搖桿來繼續關網。
2.2.3凝汽器堵管
檢修時檢查凝汽器的堵管情況，發現凡是有堵管的均為膠球被填料碎塊等異物擱在換熱管的端口處，此情況并不嚴重，每次檢修時進行清理即可。
2.2.4防止丟球和排放管堵管
在凝汽器水側放水管和排氣管的引口處加裝格柵，防止放水和排氣時膠球進入管路而丟球和堵管。
2.3膠球清洗裝置系統運行可靠性方面處理
2.3.1收球網旋軸銹蝕卡澀
收球網旋軸銹蝕嚴重造成卡澀，使收球網轉動力量加大，同時每次轉動均會出現轉軸盤根滴漏水，也造成收球網固定不穩固的隱患。將收球網旋軸更換為不銹鋼旋軸。
2.3.2膠球桶蓋因頻繁松緊而漏水
分析原因?yàn)槟z球桶蓋為碳鋼材質，密封面處出現銹蝕滲漏，越滲漏越加大緊蓋力量，力量加大造成桶蓋變形，變形產生漏水繼續加大緊蓋力量，周而復始，惡性循環。從根本點著手，更換膠球桶蓋為不銹鋼材質。
2.3.3膠球泵機封漏水
分析原因?yàn)槟z球泵泵軸為碳鋼材質，泵軸位于機械密封處不斷銹蝕滲漏，更換為不銹鋼泵軸。
2.3.4膠球清洗裝置系統可靠隔離與經常操作門的改型更換
膠球清洗裝置系統的隔離門經常出現故障，以前采用帶水更換隔離門，很不安全且作業難度大。在經常操作的閥門前加裝一道隔離用蝶閥，該蝶閥日常處于全開狀態，只有在系統需要隔離檢修時才利用其進行系統隔離。
膠球泵經常操作的兩個出口閥門進行改型更換，由球閥更換為不銹鋼閘閥，避免了腐蝕內漏、延長了使用壽命。
3膠球清洗裝置改造效果確認
#1、2機膠球清洗裝置系統經過以上優化改造后，有效提高了運行可靠性。收球網割掉原節流筋條，后面小流道沒有出現堵球情況；啟動大循泵緩慢提升流量沒有再出現膠球擁擠堵塞在收球網的情況；及時更換老化變軟的膠球沒有再出現膠球粘連堵塞收球網的情況；收球網是否關到位可以可靠的進行監視和處理。
現在日常運行出現收球率降低時，通過視察窗觀察均為收球網上存在有膠球，進行反沖洗后監測收球網關到位即可恢復膠球系統的良好運行狀態。
根據膠球清洗裝置系統運行期間出現的不正常情況進行日常分析，利用機組檢修機會進行原因核對與查找，深入觀察并發現設備與系統各個角落的潛在問題，開發思路、因地制宜、敢于創新，制定合理有效的人機措施進行改造優化，終使膠球清洗裝置系統在運行期間處于可控狀態，不正常的收球情況能夠及時被消除，從而提高了機組運行的經濟性。
