真空除氧器，鍋爐真空除氧裝置運行過程計算影響因素

       真空除氧器，鍋爐真空除氧裝置運行過程計算影響因素，給水泵汽蝕通常發生在突然降負荷的除氧過程，對給水除氧系統進行除氧計算，是防止突然降負荷（尤其是滿負荷下甩全負荷）的除氧過程中給水泵汽蝕的有效途徑。以某在建1000MW工程為例，分析了真空除氧器水箱容積、真空除氧器，鍋爐真空除氧裝置與給水泵的相對標高、下水管管徑等因素對給水泵汽蝕的影響，可為真空除氧器布置標高優化提供參考。
       給水泵運行時，當泵內任一點介質的壓力小于當?shù)仫柡蛪毫�時，該處的給水就會發生汽化，形成蒸汽小汽泡，汽泡被帶入泵的高壓區，受壓破裂，就會使泵發生汽蝕，從而引起泵的噪聲、振動甚至破壞，影響設備及系統的安全運行。本文以某在建1000MW工程為例，分析了真空除氧器，鍋爐真空除氧裝置水箱容積、真空除氧器與給水泵的相對標高、下水管管徑等因素對給水泵汽蝕的影響。
1真空除氧器，鍋爐真空除氧裝置除氧計算
1.1給水泵不發生汽蝕的條件
       給水泵是否發生汽蝕取決于泵本身的特性和泵吸入系統的特性。反映泵本身汽蝕特性的參數是泵
的必需汽蝕余量Oh.Ah與泵的結構、轉速.流量有
關。反映泵吸入系統特性的參數是泵的有效汽蝕
余量Sh.Sh.與真空除氧器，鍋爐真空除氧裝置運行壓力真空除氧器給水箱與給
水泵布置的相對標高及管道阻力等因素有關，而與
泵本身無關”。泵內不發生汽蝕的條件為0h,≥Ah,
即Sh,-sh.≥0。根據可得
Ah-Ah,-Mh,=
(-
4P
-0h,)-(
P.
P)
(1)
pg
pgpug
式中:H為真空除氧器，鍋爐真空除氧裝置給水箱水位與給水泵中心線之間的
高度差,m:OP為下降管管道及附件的壓降,Pa:ρ為
下降管內流體密度.kgm':P.為真空除氧器飽和水壓力，
Pa:po為真空除氧器飽和水密度,kg/m':P.為泵入口流體的
飽和壓力，Pa:p.為泵入口流體密度，kgm':g為重力
加速度,m/s'。

1.2真空除氧器除氧計算

       根據暫態過程中真空除氧器的熱平衡，求出真空除氧器內
除氧的熱焓變化規律<即相應的飽和壓力下降規律),
然后求出智態過程汽蝕余量隨時間的變化情況，找出
智態過程汽蝕余量的小值,進而確定給水泵在智態
過程中是否發生汽蝕”。
真空除氧器除氧計算的關鍵是求得真空除氧器中飽和水
焓h的變化情況。當X≤M.時，
h=h.+(h-h,)e'
(2)
當M≤X≤Mc時，
h,=hota(M+M-X>-aMe-(h,-hn)
(3)
當X≥M時，
h=h,+[aM(e"-e")+h-n,]e"
(4)
式中:X為甩負荷后凝結水的累計流量:M.為5號低
加至真空除氧器入口間凝結水管系的存水量；hl0為甩負荷開始時真空除氧器入口凝結水的焓；h0為真空除氧器甩負荷前飽和水的焓；M為真空除氧器內飽和水質量與真空除氧器金屬當量質量之和；MC為凝結水系統（8號低加入口至真空除氧器入口管道及加熱器）的凝結水容水量與金屬當量質量之和；hc為熱井水的焓；a為5號低加后凝結水焓值下降速率a=由hd可查得對應的飽和壓力和飽和水比體積Pd、ρd，然后根據下降管的滯后時間可求出Pv、ρv，后由式（1）即可求得除氧過程汽蝕余量。
2真空除氧器除氧的影響因素
       以某在建1000MW工程為例，對真空除氧器除氧計算的影響因素進行探討分析。真空除氧器除氧計算的輸入?yún)��?shù)如表1所示。
表1某1000MW工程的給水除氧系統參數
Tab.1Parametersoffeedwaterdeaeratingsystemofa1000MWpowerproject
項目 參數
大出力工況下給水泵流量/（t·h-1） 3093
給水泵數量 2
真空除氧器水位與給水泵中心線標高差/m 29.31
單根下降管大長度/m 43.0
下降管管徑/mm 630
下降管壁厚/mm 13
下降管的局部阻力系數 1.75
下降管的等值粗糙度/mm 0.2
給水泵前濾網壓降/Pa 8800
甩滿負荷時真空除氧器內飽和水溫度/℃ 188.7
甩滿負荷時真空除氧器內飽和水壓力/MPa 1.219
給水泵必需汽蝕余量/m 5.4
除氧水箱正常水位容積/m3 300
2.1真空除氧器給水箱容積
       DL5000—2000《火力發電廠設計技術規程》對真空除氧器水箱的貯水量規定如下：200MW及以下機組，真空除氧器水箱的貯水量不小于鍋爐大連續蒸發量工況下10min的給水消耗量；300MW及以上機組，真空除氧器水箱的貯水量不小于鍋爐大連續蒸發量工況下5min的給水消耗量。

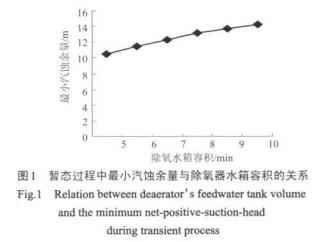

       真空除氧器水箱的貯水量不同，對甩負荷工況下給水泵的汽蝕影響也不同。除氧過程中小汽蝕余量與真空除氧器水箱容積變化的對應關系如圖1所示，圖中橫向坐標表示真空除氧器水箱容積（已折算為鍋爐大連續蒸發量時的給水消耗量對應的分鐘數）。
       從圖1可看出，當真空除氧器水箱容積增大時，除氧過程中小汽蝕余量值增大，表明甩負荷時越不容易發生汽蝕。由于真空除氧器水箱始終工作于飽和狀態，容器內的壓力始終與水溫相對應，水箱容積增大，水溫下降速度減慢，而真空除氧器內水溫下降速度減慢時，給水泵入口的水溫與真空除氧器內水溫相差越小，即兩者的飽和壓力相差越小，此時甩負荷時汽蝕余量下降值越小，因此有利于除氧過程防止給水泵的汽蝕。
       從防止給水泵汽蝕的要求來看，水箱容積越大越好，但增大水箱容積在機組升負荷時會加劇除氧效果的惡化。另外，也造成了真空除氧器設備造價和土建費用的相應增加。
2.2真空除氧器與給水泵的相對標高

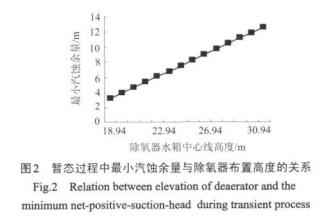

       真空除氧器水位中心線與給水泵中心線高差提供的靜壓力差是克服給水泵汽蝕的源動力，在穩態過程用以克服下降管局部阻力和沿程阻力損失，使給水泵不發生汽蝕，在除氧過程中還需要克服由于滯后作用帶來的汽蝕余量下降值。在給水泵安裝標高確定的前提下，除氧過程小汽蝕余量隨真空除氧器中心線標高的變化情況如圖2所示。
       從圖2可看出，在給水泵安裝標高確定的前提下，除氧過程小汽蝕余量值與真空除氧器布置標高基本成線性關系，因此提高真空除氧器布置標高是防止給水泵汽蝕的有效方法。但是過于提高真空除氧器布置標高，會造成土建費用和管道投資費用增加。所以，在工程設計中，應在保證給水泵不發生汽蝕的前提條件下，結合主廠房整體布置及考慮相關檢修要求，合理地降低真空除氧器布置標高。
2.3下水管管徑
Δha與下水管管內介質流速有關。目前，世界上主要國家對下水管的推薦流速范圍見表2。
表2下水管內介質流速的推薦值
下水管管內介質的流速由管徑?jīng)Q定，本文選取了4種下水管管徑進行計算，各種管徑及對應的流速見表3。
表3下水管管徑與管內介質流速的對應關系
Tab.3Correspondingrelationbetweensuctionpipediameterandflowrateofmediuminsidethepipe
管道參數 介質流速/（m·s-1）
管徑/mm 壁厚/mm
630 13 1.70
530 13 2.45
480 14 3.05
426 11 3.80
       從表3可看出，規格為φ630mm×13mm的下水管內介質的流速為1.7m/s，在我國規范推薦范圍內；規格為φ530mm×13mm的下水管內介質的流速為2.45m/s，稍微超出我國規范推薦范圍，但也在英國和美國的推薦流速范圍內；而規格為φ480mm×14mm和φ426mm×11mm的下水管內介質的流速已達3.05m/s和3.80m/s，遠超出了國內規范的推薦范圍要求。

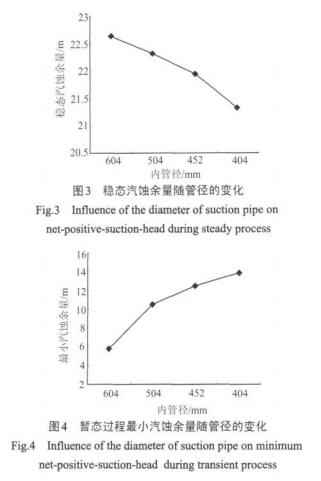

       穩態時汽蝕余量隨下水管管徑的變化情況如圖3所示。由于管徑的減小，下降管的阻力增大，導致穩態時汽蝕余量有所減��；但是穩態汽蝕余量變化值較少，當管道規格由φ630mm×13mm變成φ426mm×11mm時，其穩態汽蝕余量由22.63m變?yōu)?0.23m，變化值僅為2.4m。
       除氧過程中小汽蝕余量隨下水管管徑的變化情況如圖4所示。隨著管徑的減少，除氧過程中小汽蝕余量不斷增大，這與穩態過程得出的結論恰好相反。這是由于當管徑減少時，低壓給水管流速增大，泵入口流體溫度與真空除氧器溫度的滯后時間越小，即泵入口流體溫度對應的壓力與真空除氧器內飽和壓力相差越小，所以除氧過程小汽蝕余量下降值隨著下水管的管徑減小而增大。
       由以上分析可知，下水管管徑對除氧過程小汽蝕余量影響較大，從防止給水泵汽蝕的角度看，下水管管徑越小越好；另外，下水管管徑減小，又可減小管道剛度，降低管道對設備的推力和力矩，從而有利于設備的安全運行。但是當下水管管徑減少時，管道內介質流速增大，而管道介質流速又受到設計規范中介質流速的約束。因此，管徑選取應綜合考慮下水管內介質流速，穩態汽蝕余量及除氧汽蝕余量等要求。
4.4下水管系統阻力
       下水管系統阻力包括沿程阻力和局部阻力。其中沿程阻力取決于管道當量粗糙度、管徑和管道長度。下水管管道一般采用標準的無縫鋼管，管道當量粗糙度允許的偏差范圍很小，對除氧計算影響極小，基本可以忽略不計。在確定下水管管徑的前提下，對管道長度的影響進行分析。

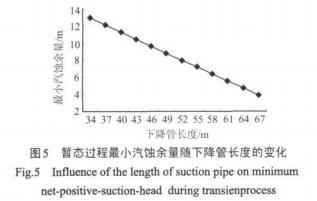

       除氧過程小汽蝕余量隨下降管長度的變化情況如圖5所示。從圖5可看出，隨著下降管長度的增加，小汽蝕余量基本成線性減�。划�(dāng)下降管長度由40m增加到61m時，小汽蝕余量減少近7m。這是因?yàn)樵黾酉陆倒荛L度不但增大了穩態時管道阻力，而且增加除氧過程滯后時間和除氧過程中汽蝕余量下降值。因此，設計時應盡可能減少下降管的長度，但在真空除氧器與給水泵的相對標高確定的前提下，縮短下降管長度意味著管道布置硬直，柔性減小，真空除氧器和給水泵接口力與力矩增大，不利于設備安全運行。

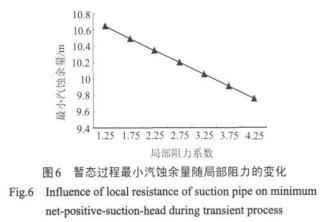

       局部阻力為管道上附件的阻力，如彎頭、濾網，閥門的阻力。管道局部阻力對除氧過程小汽蝕余量的影響如圖6所示。
       從圖6可看出，小汽蝕余量隨下降管局部阻力的增大而減小，但是小汽蝕余量變化較小，對給水泵汽蝕影響很小。值得說明的是，對于低壓給水系統，在給水泵前基本都配置有濾網裝置，濾網的阻力一般為5~15kPa，但是在除氧計算中汽蝕余量都留有較大的裕量，主要考慮給水泵濾網裝置發生堵塞時的影響，濾網發生50%堵塞時阻力為30~60kPa，而在沙角C廠3×660MW機組設計中汽泵前置泵進口前并沒有配置濾網，有效減少了管道局部阻力，對除氧過程防止給水泵汽蝕非常有利。
       （1）真空除氧器水箱容積越大，越有利于防止除氧工況時給水泵汽蝕，但在機組升負荷時會加劇除氧效果的惡化。國內現階段通常按鍋爐大連續蒸發量工況下5min的給水消耗量確定真空除氧器給水箱容積。
       （2）真空除氧器與給水泵的相對標高所提供的靜壓力差是克服給水泵汽蝕的源動力。在給水泵安裝標高確定的前提下，真空除氧器布置標高越高，越有利于防止除氧工況時給水泵汽蝕，但過高地提高真空除氧器布置標高，會造成土建費用和管道投資費用增加。
       （3）下水管的管徑選取對真空除氧器除氧計算的影響很大。下水管管徑越小，越有利于防止暫態工況時給水泵汽蝕，但下水管的管徑選擇，受設計規范中介質流速的約束。
       （4）下水管系統阻力對真空除氧器除氧計算也有一定影響，系統阻力越小，越有利于防止除氧工況時給水泵汽蝕。
       （5）發電廠設計中，通常先確定真空除氧器水箱的容積和給水泵的安裝位置，再根據主廠房總體布置情況進行真空除氧器的除氧計算，確定系統中的真空除氧器標高、管徑等相關參數。在除氧計算時，可結合上述影響因素的分析結論，適當減小下水管管徑，提高管道流速，為降低真空除氧器布置標高，優化主廠房布置創造條件。
