管道熱網除污器、自動除污過濾裝置結構示意圖分析應用優缺點

       如圖1所示，以前的過濾器過濾網1設置主管道上橫管和豎管垂直相交的位置，并在豎管的側面設置有儲污管道2,儲污管道2的出口安裝有法蘭3。使用時，先將法蘭3合在儲污管道2的出口上，等需要排污的15時候，將法蘭3取下，再除去由過濾網1過濾下來的儲存于儲污管道2內的污垢。但這種結構存在著如下缺點：
       1)每次除污時需取下法蘭，使用不方便；
       2)介質的阻力大；
       3)儲污管道2的體積大，不僅占用設備的空間，同時也增加了生產成本。
       管道熱網除污器，不僅使用方便，而且介質更容易通過。
       為實現上述目的，管道熱網除污器、自動除污過濾裝置一種自動除污過濾器包括：主管道和25過濾網，該主管道為直管，過濾網設置在該主管道內，在該主管道的上游靠近過濾器位置安裝有排污管。
       過濾網傾斜設置在主管道內，并具有適當?shù)膬A斜向上的弧度。管道熱網除污器、自動除污過濾裝置不僅大大減小了介質的阻力，而且在正常運轉時免于拆30除，可以隨時排污，因此非常方便使用。另外，排污管的直徑可以設計得比較小，也能夠達到排污的目的。此外，管道熱網除污器、自動除污過濾裝置的使用壽命可達20年以上。
附圖說明

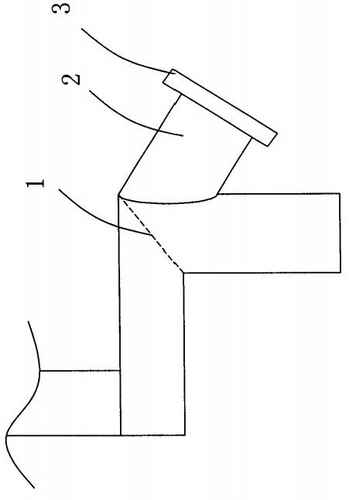

       圖1為現有管道熱網除污器、自動除污過濾裝置器的結構示意圖。

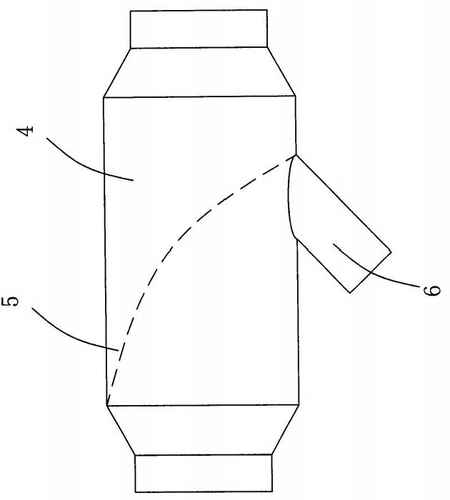

       圖2為管道熱網除污器、自動除污過濾裝置結構示意圖。
具體實施方式
       如圖2所示，管道熱網除污器、自動除污過濾裝置包括：主管道4和過濾網5,該主管道4為直管，過濾網5傾斜設置在該主管道4內，并具有適當?shù)膬A斜向上的弧度，在該主管道4的上游靠近過濾器5位置安裝有排污管6。5管道熱網除污器、自動除污過濾裝置可以在使用過程中隨時進行排污，而且主管道4的直徑可以設計在1米左右，而排污管6的直徑在0.4米左右。
