全自動磷酸鹽加藥裝置組成與安裝步驟

全自動磷酸鹽加藥裝置組成與安裝步驟

全自動磷酸鹽加藥裝置的組成與安裝步驟需嚴格遵循設備規范及安全標準，具體如下：
一、全自動磷酸鹽加藥裝置核心組成部件

組件類別關鍵部件功能說明
容器單元溶液箱（不銹鋼304/碳鋼襯膠）儲存磷酸鹽溶液，帶液位計（磁翻板液位計，含4~20mA信號輸出）
攪拌箱（帶攪拌器）溶解藥劑，攪拌器轉速≥60r/min（不銹鋼葉輪）
動力單元計量泵（液壓隔膜泵）定量輸送藥劑，流量范圍30-200L/h，壓力≥0.3MPa，泵頭材質316SS1112
控制單元 PLC控制柜（含變頻器）支持自動/手動切換，接收液位信號控制泵啟停
管路安全單元進口過濾器、Y型過濾器過濾雜質，保護計量泵
脈動阻尼器+背壓閥611 穩定輸出壓力，防止回流
安全閥、壓力表（量程≥0.5MPa）超壓保護及實時監測
閥門附件電動閥/球閥（不銹鋼材質）控制藥劑流向，進出口設止回閥防倒流

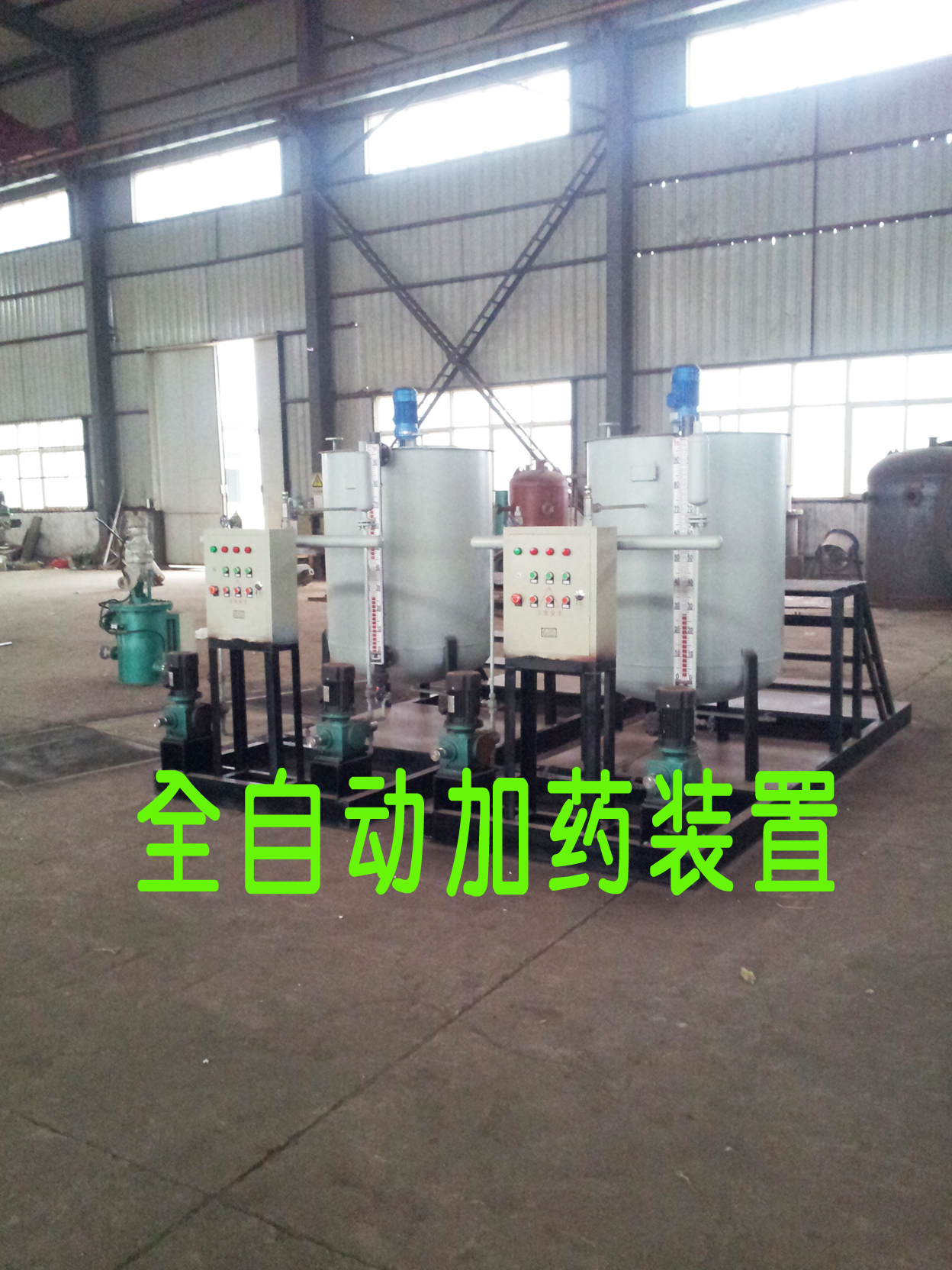

典型配置：一箱二泵（1溶液箱+2計量泵）或二箱三泵（2溶液箱+3計量泵）。
二、全自動磷酸鹽加藥裝置安裝步驟與規范
步驟1：基礎準備
基礎要求：平整混凝土基座，承重≥設備總重1.5倍，預留排水溝。
定位要求：裝置邊緣距墻≥80cm，操作面通道寬度≥100cm。
步驟2：設備就位與固定
吊裝裝置整體框架至基座，校正水平度（誤差≤2mm/m）；
地腳螺栓固定，扭矩按設備說明書要求（通�！�45N·m）。
步驟3：管路連接
進藥管路：
溶解箱進水口接除鹽水管，加裝手動球閥及過濾器；
管道坡度≥5‰，避免氣堵。
加藥管路：
計量泵出口→脈動阻尼器→背壓閥→壓力表→電動閥→鍋爐加藥點；
不銹鋼管道焊接后需酸洗鈍化。
步驟4：電氣接線
控制柜電源：380V三相五線制，獨立接地（接地電阻≤4Ω）；
液位計信號線：屏蔽電纜接入PLCAI模塊。
步驟5：密封性測試
水壓試驗：加壓至1.25倍工作壓力（≥0.375MPa），保壓30分鐘無滲漏。
三、全自動磷酸鹽加藥裝置調試與驗收
空載試車：
啟動攪拌器，確認轉向（順時針）及無異常振動；
手動點動計量泵，檢查柱塞運動是否卡澀。
負載聯動調試：
溶液箱注水至50%液位，開啟自動模式；
PLC設定加藥量（例：120L/h），驗證計量泵頻率與流量線性關系；
模擬低液位報警（液位≤20%觸發停泵）。
驗收指標：
加藥精度誤差≤±2%；
連續運行72小時無故障。
四、全自動磷酸鹽加藥裝置關鍵注意事項
材質禁忌：過流部件禁止使用碳鋼（除襯膠外），防止藥劑腐蝕；
安全防護：高壓管路（＞0.3MPa）需懸掛警示牌，操作時穿戴防化手套；
維保周期：Y型過濾器每3個月清洗，計量泵液壓油每半年更換。
案例參考：某電廠300MW機組采用二箱三泵配置（KS□-2□□/3□□型），安裝后加藥誤差控制在1.5%以內，系統可用率＞99%。
