高效環保型多通道射水抽氣器結構圖分析與安裝作用

        高效環保型多通道射水抽氣器結構圖分析與安裝作用，新型高效環保型多通道射水抽氣器是火力發電廠汽輪機組抽吸凝氣器真空和其它需要抽真空的一種設備。凝氣器的抽真空設備主要有真空泵，抽氣器，抽氣器有射水射氣兩種，目前射水抽氣器由于其系統簡單，工作可靠被廣泛應用于國產大中型機組上。
        在機組啟動過程中，鍋爐點火汽輪機進汽暖機時，將有更多的蒸汽進入凝汽器，如果凝汽器內沒有建立一定的真空，汽水進入凝汽器就會使凝氣器形成正壓，損壞設備，凝氣器建立真空更是汽輪機沖轉必不可少條件。凝氣器及一些低壓設備(如凝結水泵，疏水泵及部分低壓加熱器等)在正常運行時，內部處于真空狀態，由于管道和殼體不嚴密，空氣就會漸入，從而破壞凝汽器真空，危及汽輪機的安全經濟運行。同時，空氣在凝氣器中的分壓力增加，致使凝結水的溶氧量增加，從而加劇對熱力設備及管道的腐蝕，空氣的存在還增大凝汽器中的傳熱熱阻，影響循環冷卻水對汽輪機排汽的冷卻，增加廠用電消耗。因此在凝汽器運行時，必須不斷的抽出其中的空氣。
多通道射水抽氣器抽真空系統的作用是：
        1、在機組啟動初期建立凝汽器真空；
        2、在機組正常運行中保持凝汽器真空，確保機組的安全經濟運行。凝汽器的抽真空設備主要有抽氣器和真空泵。射水抽氣器真空系統，由于系統簡單，工作可靠所以被廣泛地應用于國產大、中型機組上。
        現代發電廠中，應用為廣泛的是噴射式抽氣器，射水抽氣器根據工作介質不同可分成射汽式抽氣器和射水式抽氣器。這兩種抽氣器的原理基本相同，區別只是工作介質不同。射汽抽氣器的工作介質是壓力蒸汽，射水抽氣器的工作介質是壓力水。小容量機組多采用射汽式。對于高參數大容量機組，由于都采用滑參數啟動方式，在機組啟動之前不可能有足夠的汽源供給射汽式抽氣器，加之需采用由高壓新汽節流到1.2-1.6MPa壓力的蒸汽供射水抽氣器，顯然極不經濟，并且為回收工質還要設置射汽冷卻器，這使熱力系統也很復雜。并且現有射水抽氣器能耗高，使用期短，運行噪音大。
        目的在于提供一種環保型多通道射水抽氣器，解決了現有射水抽氣器能耗高，使用期短，運行噪音大的問題。
        多通道射水抽氣器技術方案是包括兩個工作噴頭，兩個工作噴頭安裝在工作室內部一端，兩個工作噴頭的尾部正對連接工作室的工作介質進口，水介質從工作介質進口內進入工作噴頭中，工作室內部另一端連接兩個喉管的一端，兩個工作噴頭的噴嘴分別正對兩個喉管的入口，工作噴頭的噴嘴將介質噴入喉管內，工作室外表面連接進氣口，氣體從進氣口進入工作室內部，進氣口的口部安裝有單向閥，保證氣體單向從進氣口進入工作室內部，喉管置于防噪罩內，喉管另一端連接喉管出氣室，喉管出氣室表面設有余速抽氣口。
        防噪罩外層為消聲孔板，中間層為硅酸鋁吸聲棉，內層為防水玻璃布，防水玻璃布防止內部水浸濕防噪罩，消聲孔板和硅酸鋁吸聲棉結構能很好地消除噪音又能達到隔熱的效果。多通道射水抽氣器有益效果是低耗高效，且噪音小。
附圖說明

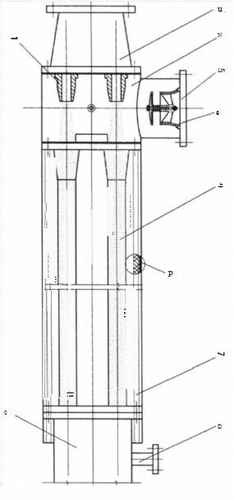

        圖1是本實用新型環保型多通道射水抽氣器結構示意圖；

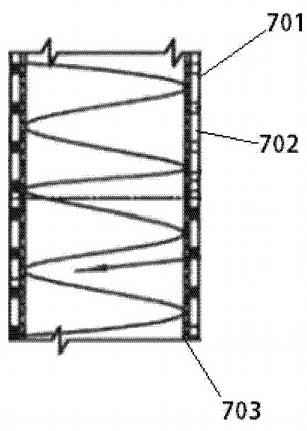

        圖2是本實用新型防噪罩的局部示意圖。
        圖中，1.工作噴頭，2.工作室，3.工作介質進口，4.喉管，5.進氣口，6.單向閥，7.防噪罩，8.喉管出氣室，9.余速抽氣口，701.消聲孔板，702.硅酸鋁吸聲棉，703.防水玻璃布。
