空調冷凝器膠球清洗裝置安裝步驟與要點

空調冷凝器膠球清洗裝置安裝步驟與要點
一、空調冷凝器膠球清洗裝置安裝前準備
環境評估與基礎調整
      關閉冷凝器進出口閥門并排空殘留介質，清理管道內直徑>3mm的焊渣、銹蝕物等雜質；
      確保安裝區域預留≥600mm檢修空間，主機基座需水平（偏差≤2mm/m），并加裝減震墊（橡膠硬度70±5ShoreA）。
設備與材料檢查
      確認膠球濕態比重為1.0-1.15g/cm3，直徑與冷凝管內徑匹配（建議為內徑的1.005-1.01倍）；
      檢查管路材質（如304不銹鋼、UPVC）及法蘭連接件密封性（承壓≥2.0MPa）。
二、空調冷凝器膠球清洗裝置安裝流程與技術要

求主體設備定位發球器與收球器安裝：
      發球器靠近冷凝器入口側，收球器安裝在出口直線段（距彎頭≥6倍管徑處），確保膠球流向與水流一致；
      管路布局優先采用45°彎頭，減少直角彎頭數量以降低阻力。
管路連接與密封
      管道內壁需打磨至粗糙度Ra≤3.2μm，法蘭連接處使用耐溫橡膠墊片（耐溫范圍-20℃~120℃）；
      膠球泵入口標高應低于收球器出口，避免氣蝕風險。

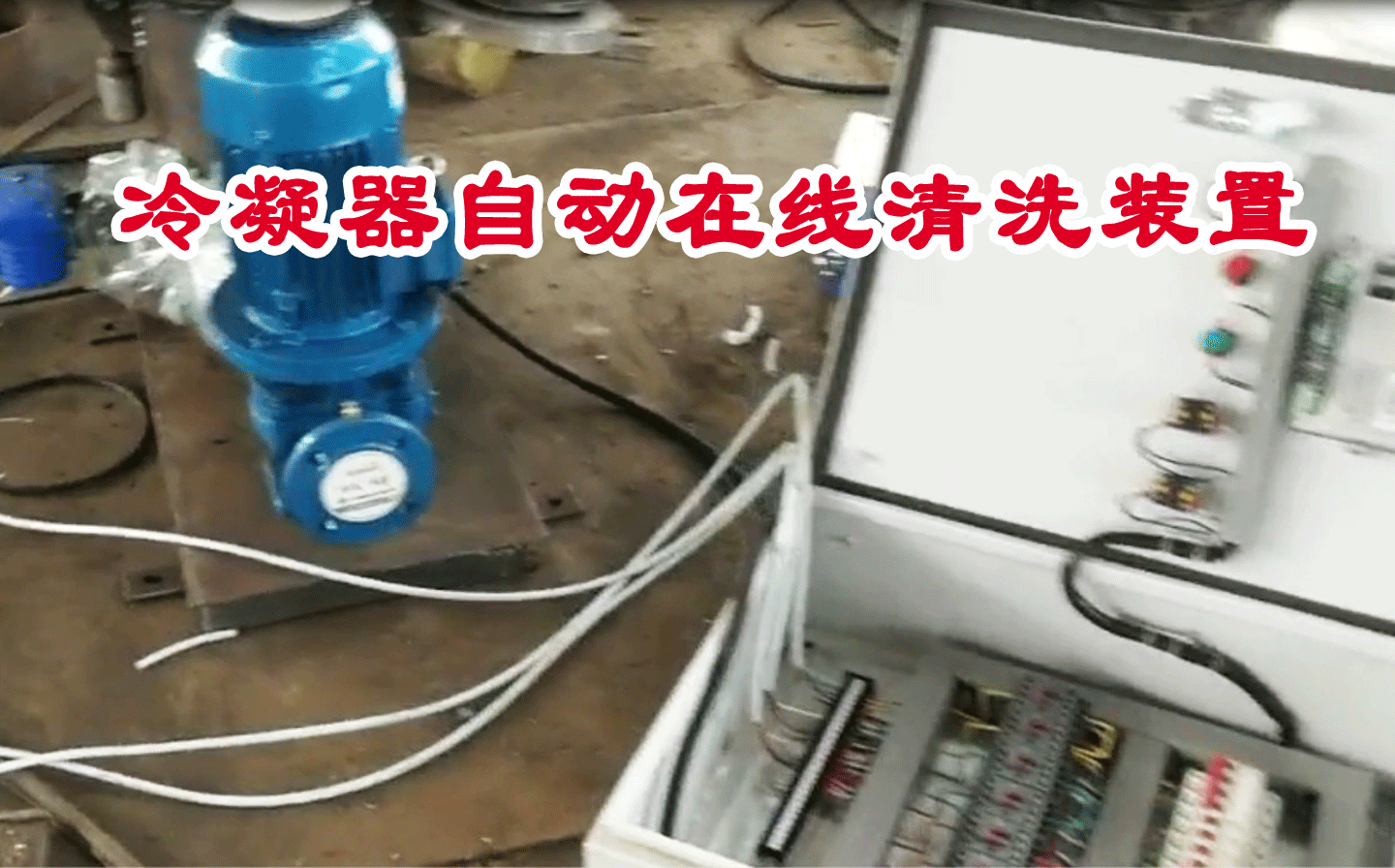

電氣與控制系統集成
      控制器與DCS系統聯動，配置獨立電源開關、漏電保護及緊急停機按鈕，接地電阻≤4Ω；
      控制柜防護等級≥IP54，參數設置功能需包含清洗頻率（建議6-8小時/次）、單次時長（30-60秒）等。
三、空調冷凝器膠球清洗裝置調試與運行驗證
初步功能測試
      點動電機檢查轉向（應為順時針），驗證電動閥開/關到位，膠球循環無卡滯；
      次投球后運行72小時，監測收球率≥98%。
參數校準與優化
      調節膠球泵壓力（適配系統水壓），確保單次循環膠球損耗率＜3%；
      設置清洗周期（每日1-3次）并聯動冷凝器啟停信號。
四、空調冷凝器膠球清洗裝置安全與維護規范
冷凝器膠球清洗裝置安全注意事項
      禁止安裝在臥室或密閉空間，煙管需外伸且向下傾斜5°防止冷凝水倒流；
      冬季停機需排空管道存水以防凍裂，夏季定期檢查閥門密封性。
定期維護計劃
      每周清理收球器濾網（孔徑≤0.5mm），每月校驗壓力傳感器精度；
      每年檢查管道彎頭磨損情況，更換直徑縮小＞15%的膠球。

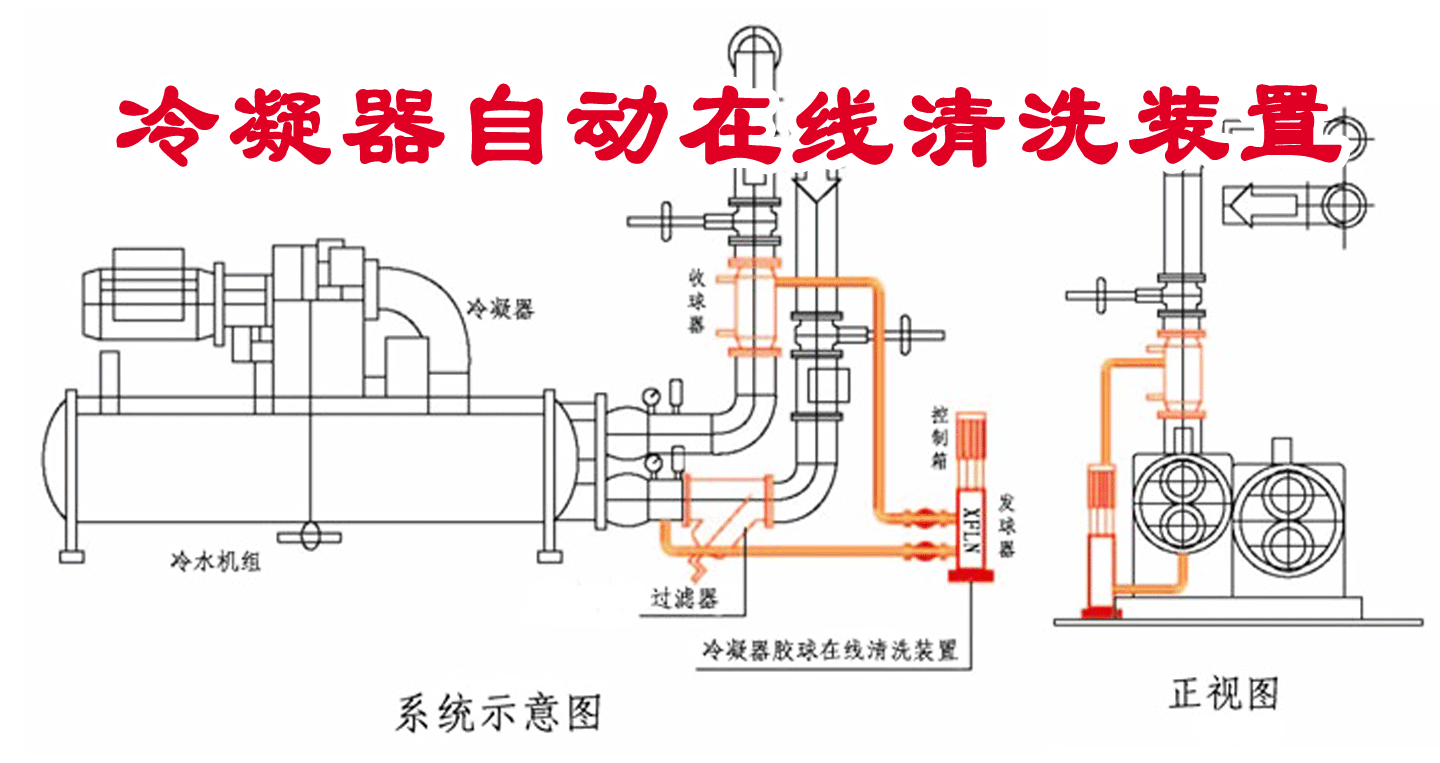

典型安裝示意圖（邏輯框架）
[冷凝器入口]→[發球器]→[分配閥組]→[膠球泵]
↓
[冷凝管束]←[循環管路]←[收球器]←[冷凝器出口]
注：安裝后需通過PLC程序驗證膠球覆蓋率，確保所有換熱管均被有效清洗。
