膠球清洗系統收球網結構安裝說明

以下是膠球清洗系統收球網的結構與安裝說明，綜合技術規范與工程實踐整理：
一、膠球清洗系統收球網結構類型選擇
按機組容量選型
25MW以下機組/熱交換器：選用A系列漏斗式收球網，結構緊湊，適用于小流量系統。
25MW以上汽輪機組：優先選用B系列沖孔板網式收球網（或SF/SD型柵格網板），抗沖擊性強，收球率＞94%。
按管道尺寸選型
DN400–DN700管道：選用SD型單柵格網板收球網，手動操作。
DN1000–DN2200管道：選用SF型雙柵格網板收球網（倒V型）或SL型V型活動?xùn)虐�，需配置電�?dòng)驅動裝置。
二、膠球清洗系統收球網核心結構特點
網板設計
采用組合式格柵結構，螺栓固定（非焊接），避免應力變形。
網板表面拋光處理，減少膠球卡阻風險。
驅動機構
電動執行器：標配智能一體化電動推桿，帶預緊防振動功能（推力≥5kN）。
手動操作：DN700以下管道可選手輪機械驅動。
密封與材質
過流部件（網板、主軸）材質為304/316L不銹鋼，耐腐蝕。
法蘭接口采用橡膠氣囊密封，泄漏率＜0.1%。

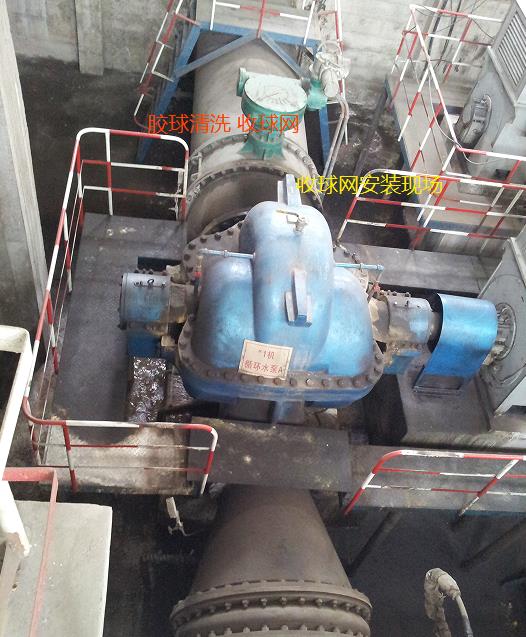

三、膠球清洗系統收球網安裝步驟與規范
安裝前準備
校驗管道直線段長度：收球網進口前直管段≥5倍管徑，避開彎頭、閥門湍流區。
定位收球網標高：下法蘭中心線必須高于膠球泵入口中心線（防止氣蝕）。
焊接與固定
開孔誤差≤±1mm，焊接后需進行0.5MPa氣密性保壓測試（10分鐘無泄漏）。
安裝支架加固，抵抗水流沖擊振動。
管道連接
膠球引出管布置：
臥式安裝：引出管位于收球網側面。
SF型雙網板：雙引出管需對稱連接等長、同角度彎管至分配器。
投球管伸入循環水管中心，管口逆向水流方向。
驅動裝置安裝
電動執行器接線后測試行程：
收球位置：網板與管道軸線成45°–60°角（形成A型攔截面）。
反洗位置：網板旋轉至與水流平行（H型結構）。
四、膠球清洗系統收球網調試與驗收標準
密封性測試
通水加壓至1.0MPa，檢查法蘭及焊縫無滲漏4。
功能聯動測試
收球模式：網板閉合后投球，運行30分鐘，收球率≥95%。
反洗模式：網板切至H型，觀察差壓變化（正常值≤7.5kPa）。
安全聯鎖設置
差壓超限（＞7.5kPa）自動觸發反洗程序。
五、膠球清洗系統收球網關鍵注意事項
定位禁忌
禁止安裝在彎頭下游3倍管徑內，避免湍流導致膠球逃逸。
運行維護
每周檢查網板間隙：變形量≤1mm，否則需校正或更換。
每季度清理柵格雜物，防止堵塞導致差壓升高。
故障處理
卡球：立即切換至反洗模式?jīng)_洗網板。
收球率下降：檢查膠球磨損、網板閉合縫隙（需≤2mm）。
注：安裝全程需遵守GB/T50050-2017《工業循環冷卻水處理設計規范》及DL/T581-2021《凝汽器膠球清洗裝置技術條件》。
